頂尖級高品質太陽能離網逆變器,三相48VDC系列,1~5KW;
XLY系列逆變電源專為太陽能、電力、通信系統設計，是一種將市電及電池的電能轉化為不間斷的、凈化的交流電能的變換裝置，用以給計算機和其他電氣設備提供可使用的連續交流電源，以備市電的不穩定及斷電。帶市電互補轉換功能,可帶市電輔助充電功能,是一款長壽命設計、性能超強的太陽能專用逆變電源;
一:產品優勢
● 完全隔離型逆變技術，輸出無噪音正弦交流電壓
● 逆變單元采用先進的SPWM技術，波形純凈
● 獨有的動態電流環控制技術確保逆變器可靠運行
● 過負載能力強，能承受計算機滿負載開機
● 大功率旁路開關，過載或電池電壓異常時可由旁路供電
● 具有輸入過、欠壓，輸出過、欠壓等全面保護功能
● 逆變器前面板有液晶觸摸屏顯示方式，狀態一目了然
● 從安全性出發，最大可能的采用隔離技術，保證系統正常運行，如交流電壓電流采樣全都內置傳感器隔離，所有電流采樣都使用霍爾傳感器隔離輸入等等；
● 系統在設計時充分考慮到系統的多樣性，具有非常完美的擴充功能，如電池巡檢可靈活配置（最多可檢測40節單體電池電壓）
● 從安裝角度出發，產品設計時力求簡潔明了，便于用戶安裝
● 檢測功能：系統包括交流電壓、交流電流、直流電壓、直流電流、電池巡檢可以精確地監測逆變系統各項運行參數。
● 控制功能：包括對電池過欠壓智能管理（如：過壓關機以保護逆變模塊，欠壓關機以保護電池過放）
● 人機界面：大屏幕液晶顯示器，觸摸屏點觸式操作，全部中文（英文）顯示，操作簡便；
● 告警功能：當逆變系統出現異常時，立即產生聲光告警、啟動故障繼電器并通過RS485傳送到后臺，便于機房無人值守的科學化管理；
● 設置功能：可靈活對系統進行配置（如三相或單相系統，電池巡檢功能等）、設定各參數上下報警限及保護關斷限、設定電流傳感器變比、對故障輸出節點進行配置；
● 采用MODBS/CDT通信協議，提供RS485通信接口，方便與自動化系統對接，實現對逆變系統“4遙”功能，從而達到無人值守的自動化管理的目的；操作權限管理方式，系統設有出廠密碼、和超級密碼，非授權人員只能做一些簡單的查詢操作，確保系統安全可靠運行。
● 可掛接最多兩組電池巡檢單元盒，40節電池
二:產品參數
|
型 號 |
1-5KW |
|
直流輸入 |
額定電壓 |
DC48V(40-64V) |
|
電池?cái)?shù)量 |
12V×4 |
|
電池類型 |
免維護鉛酸蓄電池 |
|
交流輸入 |
相 數 |
三相 |
|
頻 率 |
50Hz ± 5％ |
|
電壓范圍 |
380VAC ± 20％ |
|
逆變輸出 |
額定功率 |
1-5KW |
|
額定電壓 |
380VAC |
|
電壓精度 |
380VAC ± 3％ |
|
頻 率 |
50Hz ± 1％ |
|
波形失真率 |
≤ 5％（線性負載） |
|
動態響應 |
5%（0%~100%負載） |
|
峰值系數（CF） |
3：1 |
|
功率因數 |
0.8 |
|
逆變效率 |
≥87% |
|
報 警 |
觸摸屏文字報警 |
|
轉換時間 |
≤5ms |
|
噪音 |
≤55db |
|
絕緣強度 |
1500 VAC， 1min （輸入和輸出） |
|
冷卻方式 |
風扇強制風冷 |
產品尺寸 |
1KW-5KW |
550寬*400深*800高 (mm)
或
600寬*600深*1660高 (mm) |
三:產品原理說明

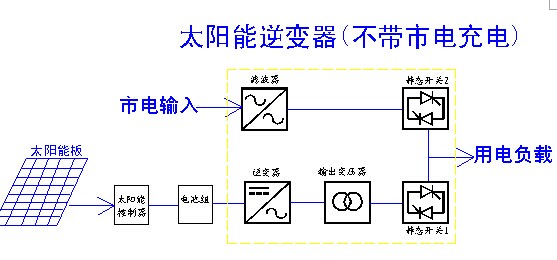

1:產品原理圖
(可增加市電輔助充電功能)
工作狀態說明：
1、交流輸入和直流輸入都正常時，由直流經過隔離、濾波后，逆變成純正的交流電，通過靜態開關1向負載提供電源（即直流逆變供電）；
2、當交流輸入異常，電池輸入正常時，由直流經過隔離、濾波后，逆變成純正的交流電，通過靜態開關1向負載提供電源（即直流逆變供電）；
3、當交流輸入正常，直流輸入異常時，由交流輸入通過靜態開關2向負載提供電源（即交流供電）；
